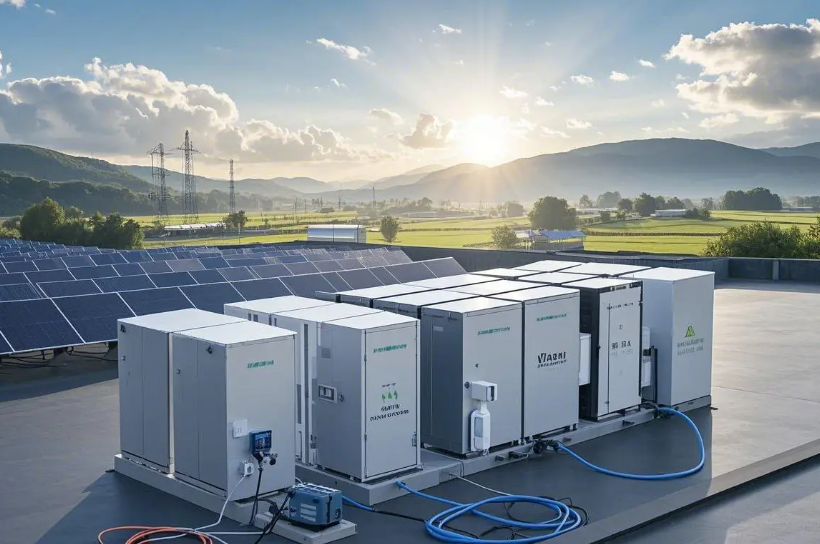

面向 PCS / 电池舱 / 户外储能柜的高阻抗风道与长期运行散热设计

适用场景：
储能 PCS（双向变流器）｜电池储能系统（BESS）｜户外储能柜｜充电桩与电力电子设备



一、储能设备散热的真实挑战，不只是“温度”，而是“长期可控性”
在储能项目实际运行中，研发团队真正面对的问题，很少是“初期散热不够”，而是：设备能运行，但运行一段时间后开始失控

我们在储能 PCS、电池舱及户外储能柜项目中，反复看到以下情况：
夏季或高温地区运行时
1.PCS 功率模块温度接近设计上限
2.柜内局部热点明显

 户外长期运行
1.滤网积尘后风量明显下降
2.风扇长期满速运行，噪音与功耗上升

 运行6–12个月后
1.温度逐步抬升
2.不同批次设备表现开始分化

海外项目（匈牙利 / 摩洛哥 / 中东等）
1.高温 + 高湿 + 粉尘环境
2.系统稳定性明显下降

这些问题的共同特点是：
实验室阶段不明显，但在真实运行环境中逐步放大

 二、储能设备为什么天然是“高难度散热系统”？
储能设备的散热难度，不在单一热源，而在“系统复杂性”：
1. 高功率密度（PCS核心）
a.IGBT / SiC 模块发热集中
b.局部热流密度高
c.对气流穿透能力要求极高

2. 多区域热源叠加
一个典型储能柜内同时存在：
a.功率模块区
b.磁性器件区
c.控制与BMS区域
不同区域的散热需求完全不同

3. 高阻抗风道结构
a.滤网 / 防尘结构
b.导流板 / 分仓结构
c.紧凑布局
导致空气流动阻力显著增加

4. 户外与环境耦合
a.高温（40℃+）
b.粉尘 / 湿气 / 盐雾
c.昼夜温差
系统运行条件不断变化

5. 7×24 小时连续运行
无停机 + 无恢复 + 持续老化
散热系统必须具备“长期稳定能力”


 三、为什么很多储能系统“前期正常，后期出问题”？
从工程角度看，这是一个典型的“三阶段演化过程”：
① 初期阶段（测试通过）
a.风扇性能最佳
b.滤网干净
c.环境温度可控
d.系统仍有裕量

② 运行阶段（隐性变化）
随着时间：
a.风扇转速轻微下降
b.滤网逐步堵塞
c.系统阻抗上升
d.风量开始下降，但不明显

③ 临界阶段（集中爆发）
风量下降 → 温度上升 → 风扇负载增加 → 性能继续下降
最终表现为：
a.夏季温升失控
b.风扇长期满速
c.故障集中出现

本质问题是：
系统设计只满足“初期”，没有覆盖“未来工况”


四、储能散热设计的核心，不是风量，而是“长期稳定气流”
在储能系统中，决定散热效果的关键不是：
❌ 最大风量
❌ 转速
而是：在高阻抗 + 变化环境下，是否还能维持稳定工作点

核心设计要点
1. 高静压能力（决定是否“吹得进去”）
在 PCS 模块、滤网、防护结构下：
a.普通风扇风量快速衰减
b.高静压风扇仍能维持气流穿透

2. 气流组织能力（决定是否“吹对地方”）
储能系统常见问题：
a.气流短路
b.局部死区
c.热空气回流
需要结合结构设计进行气流控制

3. 长期稳定输出能力（决定能不能“撑住”）
储能设备核心要求：多年运行后仍保持稳定性能
而不是：初期性能最好

4. 抗阻抗变化能力（决定未来表现）
必须考虑：
a.滤网堵塞
b.灰尘积累
c.环境变化
 风扇必须“顶得住未来”

5. 散热安全裕量（决定系统是否会失控）
设计必须覆盖：
a.风量下降
b.温度上升
c.性能衰减
而不是“刚好够用”

五、工程实践中的典型差异（储能项目真实情况）
普通方案：
a.初期测试正常
b.中期开始性能波动
c.夏季或海外项目集中出问题

高可靠性方案：
a.初期差异不明显
b.长期运行更稳定
c.温升变化可控

差异核心在于：性能衰减曲线 + 高静压稳定性 + 一致性控制


例如在 SANYO DENKI（山洋电气）San Ace 系列的储能应用中：
a.在高阻抗风道下
b.风量保持能力更强
c.长期运行稳定性更高
 更容易维持系统散热裕量，降低后期失控风险


六、储能设备风扇选型建议
针对不同储能结构，建议：
1.PCS / 功率模块区
2.高静压轴流风扇（120×38 / 高转速型）
3.电池舱 / 柜体通风
4.大风量 + 稳定气流分布方案
5.户外储能柜
6.IP防护型风扇（IP55 / IP68）
7.长期运行系统
8.优先考虑寿命一致性与性能衰减曲线

核心原则：
选“匹配系统”的风扇，而不是“参数最大的风扇”

七、我们可以提供的工程支持
如果你正在做：
✔ 储能 PCS / 电池舱散热设计
✔ 户外储能柜风扇选型
✔ 国产替代评估（降本 / 风险控制
✔ 设备运行温升异常 / 噪音问题
✔ 海外项目高温环境适配

我们可以基于实际工业项目经验，提供：
a.散热系统评估（热阻 + 风道）
b.风扇选型与 P-Q 曲线匹配分析
c.高阻抗系统优化建议
d.长期运行可靠性评估
